最近對校內教職員的研習課程中有提到 PowerPoint 的使用,有時不是用來做簡報投影片,而是拿它來繪圖(參考下圖)!因為其每張投影片都是繪圖介面,用來繪製各種圖案,既輕鬆又簡單!

所以,我鼓勵大家用隨手可得的工具,並用最簡單的方式來繪製複雜的圖案。

使用PowerPoint環境來繪圖

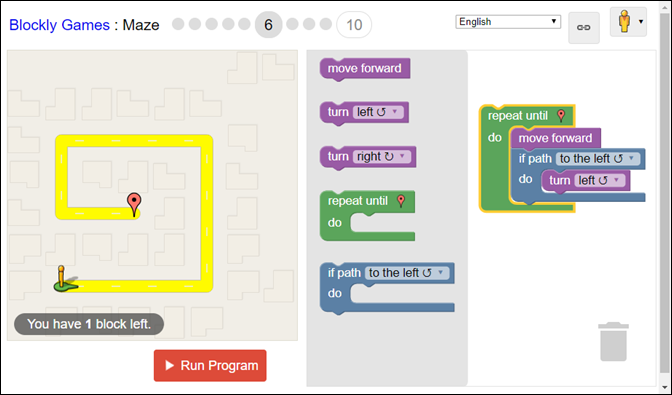

先來觀察 Google 設計的 Blockly Games 的 Maze:

https://blockly-games.appspot.com/

使用PowerPoint環境來繪圖

其中,只用了「循序、判斷、重覆」三種 Block,就可以排列組合多個 Block,進而寫出所有的程式。

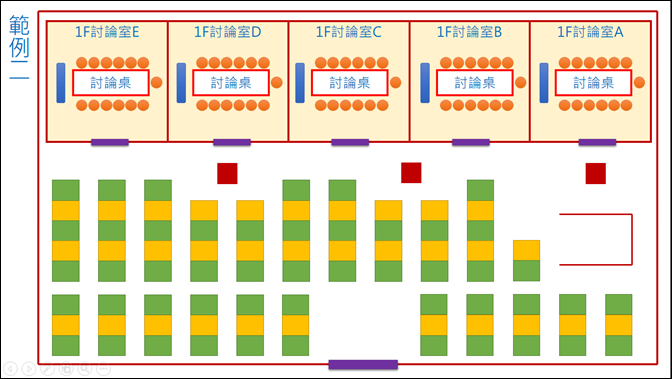

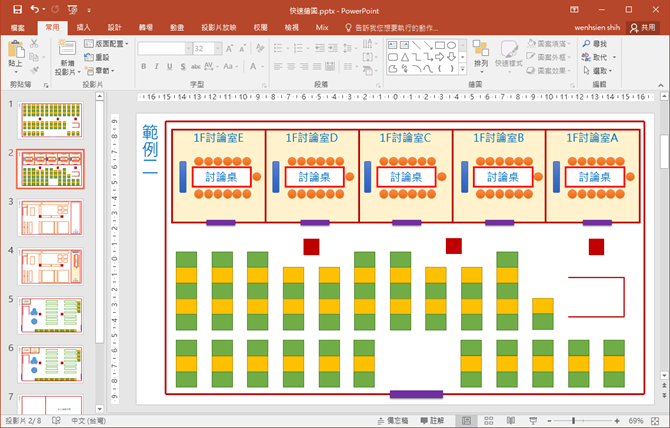

如果以繪製下圖為例,先觀察其中的物件,除了文字之外,也是只包含了三種物件:線條、矩形、圓形。是否也能用這三種物件,排列組合出大多數你想表達的圖案。

使用PowerPoint環境來繪圖

如何繪製這樣的複製圖案?其實只要善用複製功能,再輔以使用 Ctrl 鍵和 Shift 鍵。

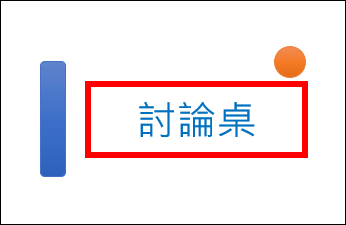

首先,如何繪製正圓?

當你在使用「橢圓」物件時,若配合 Ctrl 鍵和 Shift 鍵,會有不同的結果:

拖曳:預設以第一個點往拖曳方向繪製一個橢圓。

按著 Ctrl 鍵+拖曳:以第一個點為中心點繪製一個橢圓。

按著 Shift 鍵+拖曳:繪製長寬相同的橢圓,即繪製一個正圓。

按著 Ctrl+Shift 鍵+拖曳:以第一個點為中心點繪製一個正圓。

使用PowerPoint環境來繪圖

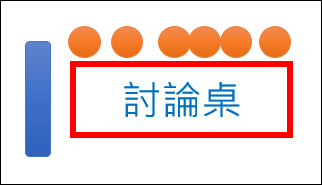

接著,以複製方式將一個圓擴建多個圖。先選取上圖中的圖形圖案後:

按著 Ctrl 鍵+拖曳:可以複製一個該物件。

按著 Shift 鍵+拖曳:可以平行移動該物件。

按著 Ctrl+Shift 鍵+拖曳:可以在平移位置上複製該物件。(位置隨意置放)

使用PowerPoint環境來繪圖

接著,選取上圖中的多個圖形物件,並點選「排列/對齊/水平均分」。

接著,按著 Ctrl+Shift 鍵+拖曳這些圓形物件,複製成二份。

使用PowerPoint環境來繪圖

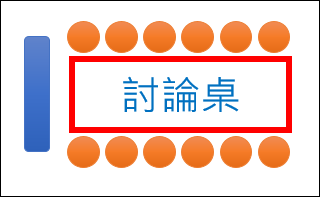

當你繪製好一個如下的圖案,選取所有的物件:

使用PowerPoint環境來繪圖

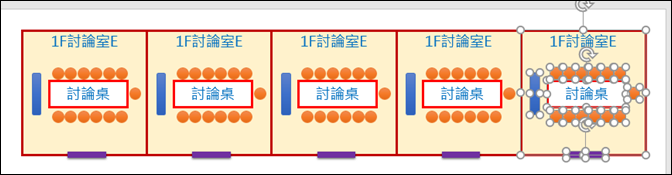

接著,按著 Ctrl+Shift 鍵+拖曳這些圓形物件,複製成五份。

使用PowerPoint環境來繪圖

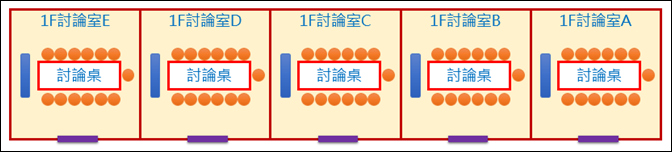

再將文字做適當的修改:

使用PowerPoint環境來繪圖

真正繪製一個如上圖的圖案,其實所花的時間是很少的。

你還可以將多個圓形、矩形等物件組合成不同的形狀。

使用PowerPoint環境來繪圖

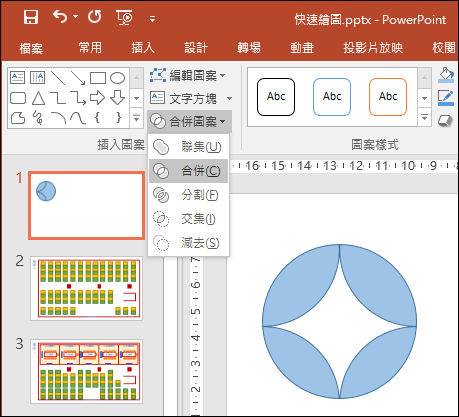

例如:選取「合併圖案/合併」,結果如下:

(合併圖案有:聯集、合併、分割、交集、減法等合併功能,選取時可預覽。)

使用PowerPoint環境來繪圖

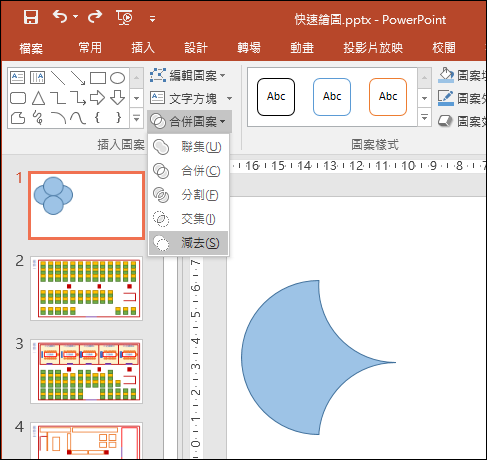

例如:選取「合併圖案/減法」,結果如下:

使用PowerPoint環境來繪圖

我再利上二個上圖中的物件,再組合出如下的圖案。創意將可無限延伸,圖案也可以無限創造。

使用PowerPoint環境來繪圖

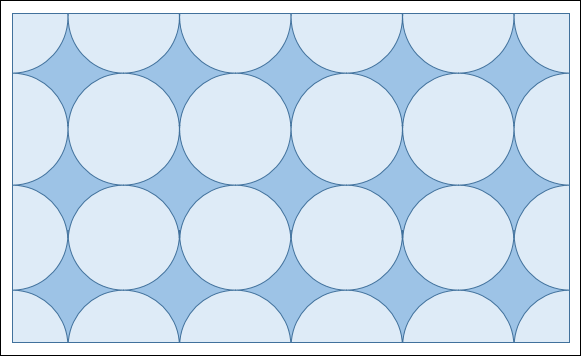

因此,你也可以三兩下就產生了以下的圖案:

使用PowerPoint環境來繪圖
