前幾篇文章提到了漸層的處理:

PowerPoint-如何取用漸層色彩配置

PowerPoint-為圖片設計漸層的遮罩效果

PowerPoint-利用漸層效果讓相片中的天空更藍更漂亮

本篇再來用實例來練習利用漸層和陰影製造立體效果。

PowerPoint-利用漸層和陰影製造立體效果



【練習一】

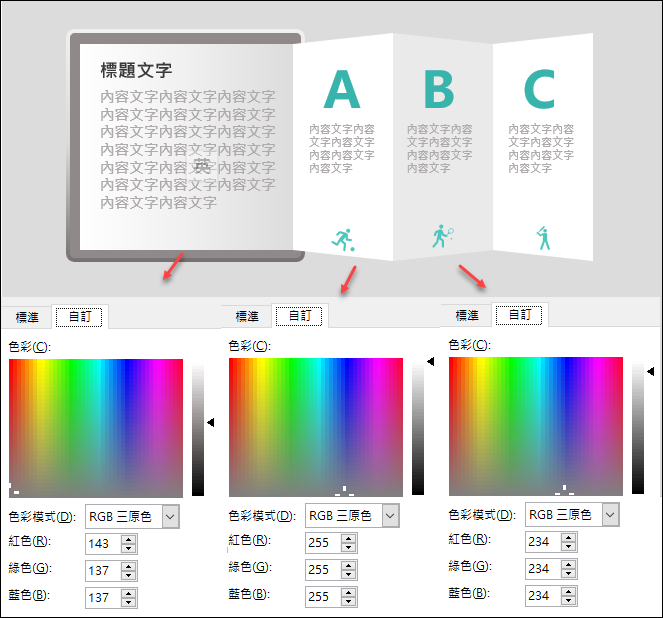

以下圖上半部的圖案為例,分別設定深色區域、A(C)、B設定三種不同色彩。(其中紅、綠、藍的數值僅供參考,你可以自行調整。)

PowerPoint-利用漸層和陰影製造立體效果

接著,為標題區塊設定漸層方向為線性向右,色彩如下圖所示的參考數值。

PowerPoint-利用漸層和陰影製造立體效果

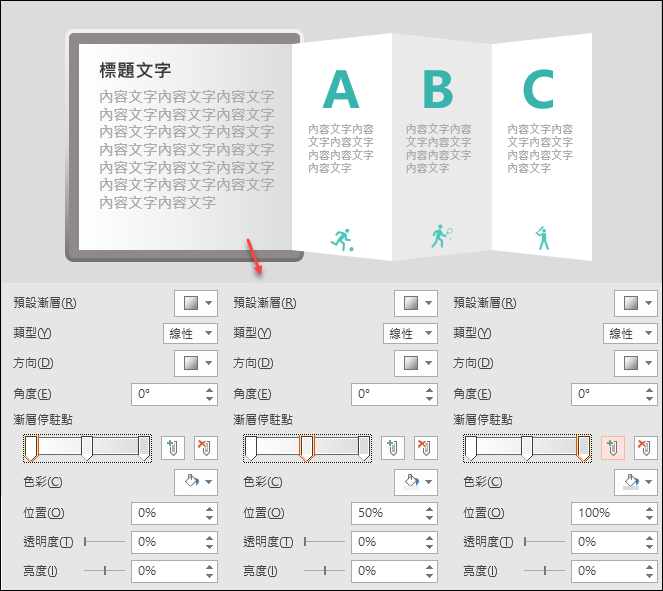

接著,為深色方塊的框線設定「線性向下」,漸層色彩如下圖所示的參考數值。

PowerPoint-利用漸層和陰影製造立體效果

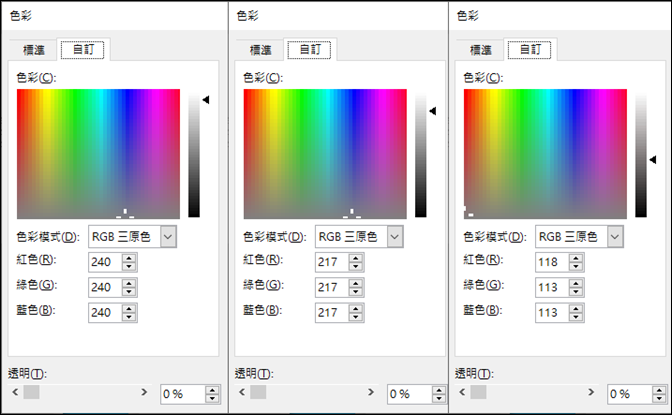

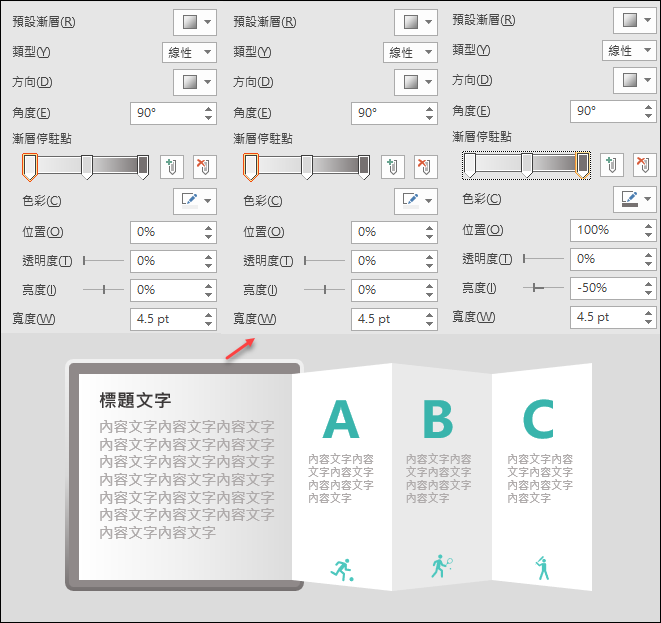

三個停駐點的色彩可參考如下所示:(左、中、右停駐駐對應左圖、中圖、右圖)

PowerPoint-利用漸層和陰影製造立體效果



【練習二】

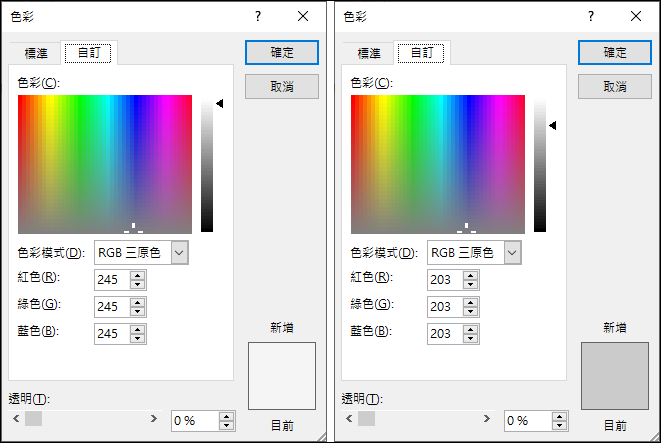

新增左邊的圓形圖案的填滿漸層「線性對角左上角到右下角」,設定兩個停駐點,參考下圖的設定。

左邊停駐點色彩:淺灰色;右邊停駐點色彩:白色。(深色在左、淺色在右)

PowerPoint-利用漸層和陰影製造立體效果

新增左邊的圓形圖案的線條漸層色彩,設定兩個停駐點,參考下圖的設定。

左邊停駐點色彩如下圖左;右邊停駐點色彩如下圖右。

PowerPoint-利用漸層和陰影製造立體效果

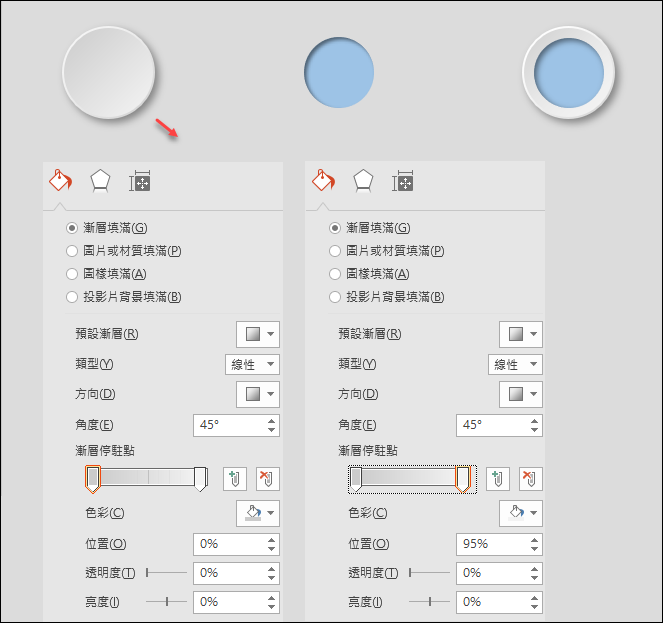

左邊停駐點漸層設定如下圖左;右邊停駐點漸層設定如下圖右。(淺色在左、深色在右)

PowerPoint-利用漸層和陰影製造立體效果

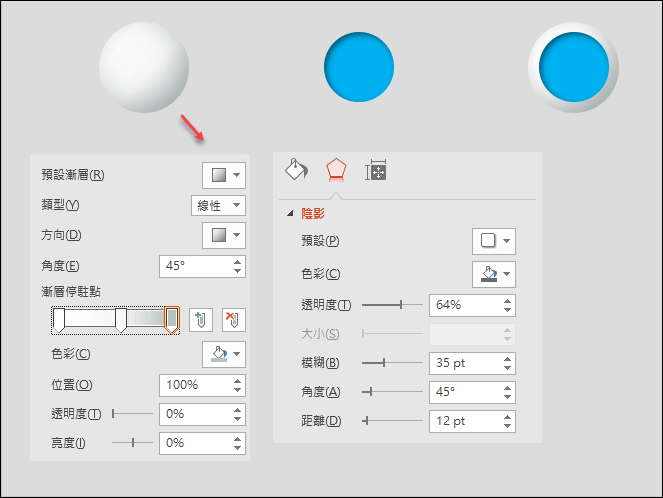

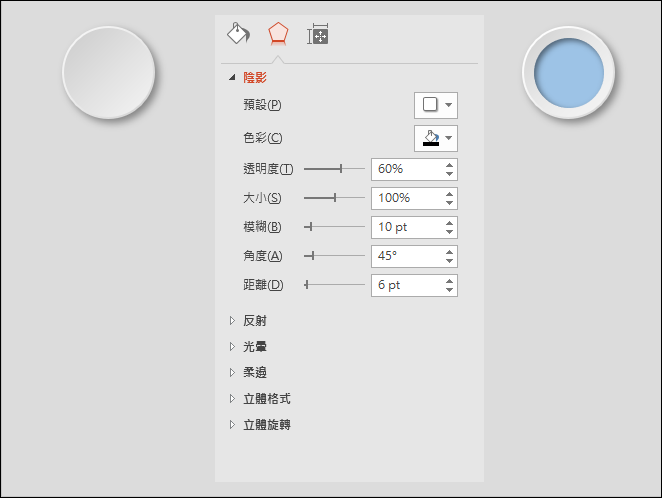

圖案的陰影設定「右下方外陰影」,再進一步修改設定,如下圖:

PowerPoint-利用漸層和陰影製造立體效果

接著設定中間的物件,設定藍色物件為內陰影,再設定如下細節:

PowerPoint-利用漸層和陰影製造立體效果



【練習三】

新增左邊的圓形圖案的填滿漸層為「線性對角左上角到右下角」,設定兩個停駐點,參考下圖的設定。

左邊停駐點色彩:白色;右邊停駐點色彩:淺灰色。(深色在左、淺色在右)

PowerPoint-利用漸層和陰影製造立體效果

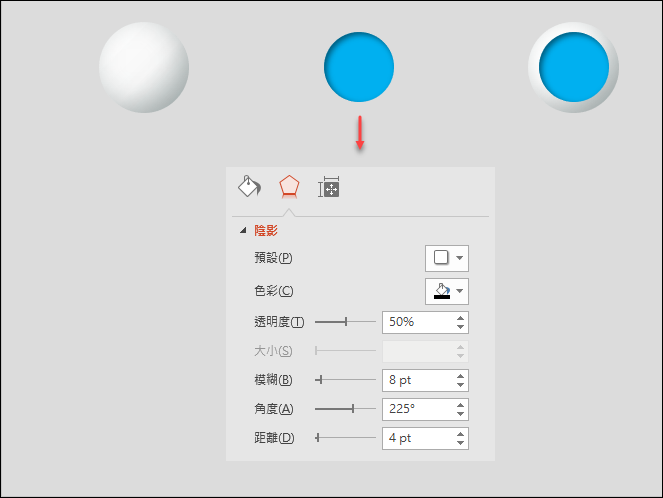

接著設定中間的物件,設定藍色物件為「內陰影」,再設定如下細節:

PowerPoint-利用漸層和陰影製造立體效果

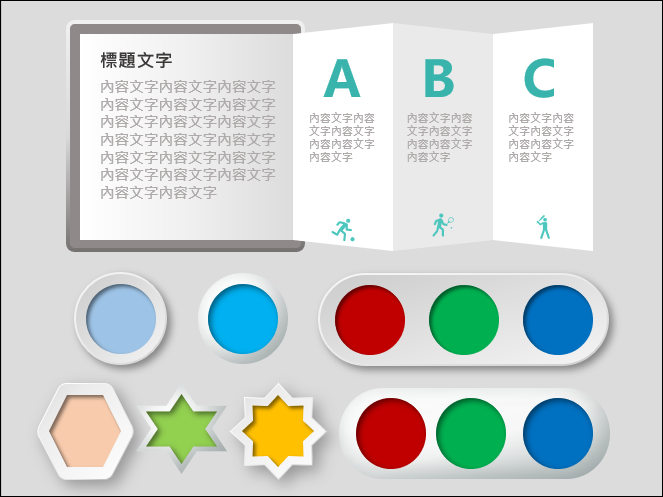

延伸練習:

PowerPoint-利用漸層和陰影製造立體效果
