延續這一篇:Excel-在統計圖中以圖像取代直條圖和橫條圖

如果要將圖表用如下圖的視覺化方式呈現,該如何處理?

Excel-以視覺化圖像顯示統計圖

參考以下步驟:

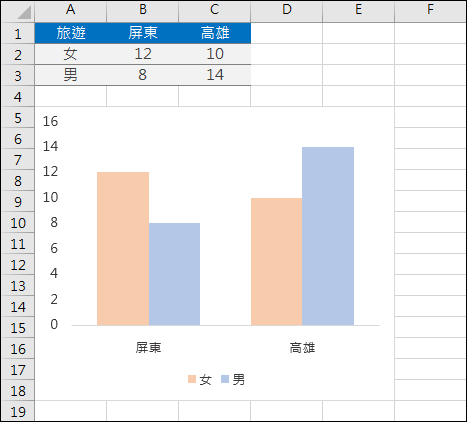

1. 根據儲存格A1:C3的資料範圍,建立一個直條圖。

Excel-以視覺化圖像顯示統計圖

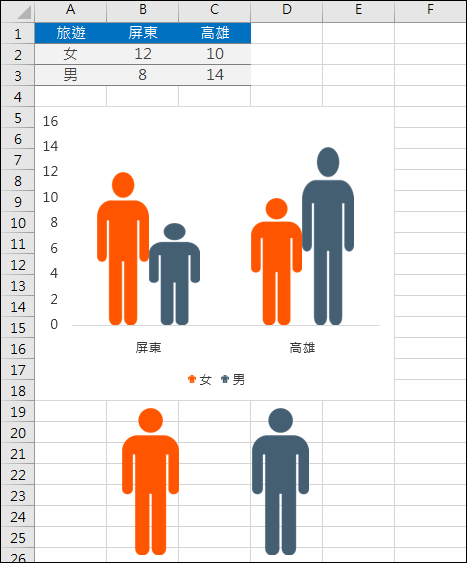

2. 將直條圖中的男生和女生數列,分別以男生和女生的圖像取代。

可參考:Excel-在統計圖中以圖像取代直條圖和橫條圖

Excel-以視覺化圖像顯示統計圖

3. 在統計圖中選取女生圖像數列。

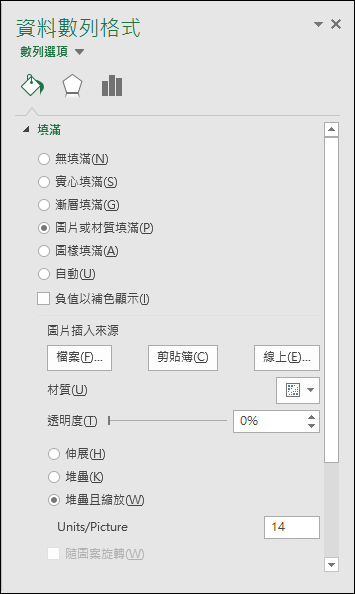

4. 於「資料數列格式」視窗中的「填滿」區中,設定:堆疊且縮放。

5. 於「Units/Picture」方塊中輸入「14」。(14是在資料表中的數值最大值)

6. 重覆步驟3到步驟5,設定男生圖像。

Excel-以視覺化圖像顯示統計圖

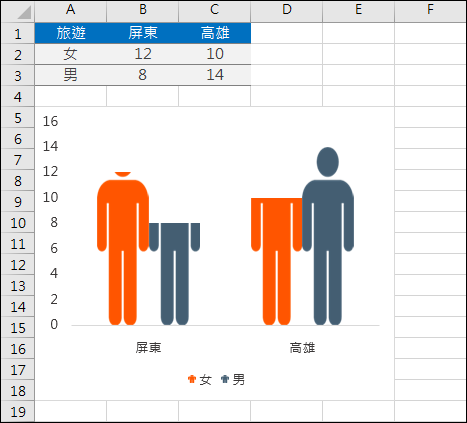

結果如下,四個圖像的大小是依和數值 14 的比例呈現。

Excel-以視覺化圖像顯示統計圖

7. 複製整個資料所在的工作表。(產生一個相同的工作表內容)

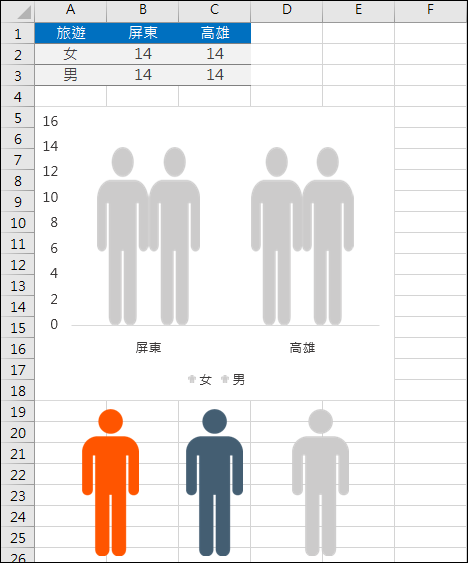

8. 在新的工作表中將目前的男生和女生的圖像,都改成灰色的圖像。

Excel-以視覺化圖像顯示統計圖

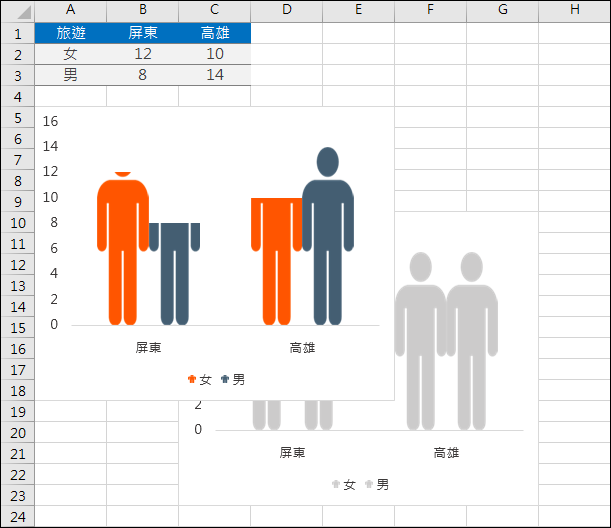

9. 將此灰色的圖像之統計圖,複製到原來的工作中。

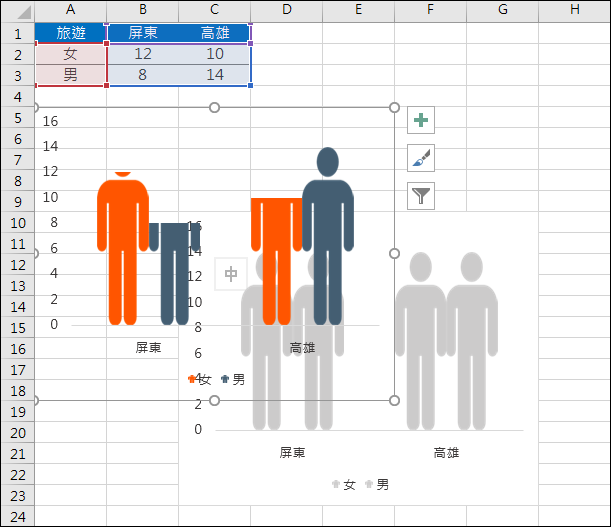

10. 將原來的統計圖移至灰色圖像統計圖的上一層。

Excel-以視覺化圖像顯示統計圖

11. 再將原來的統計圖的底色設定為「無」(即成為透明)

Excel-以視覺化圖像顯示統計圖

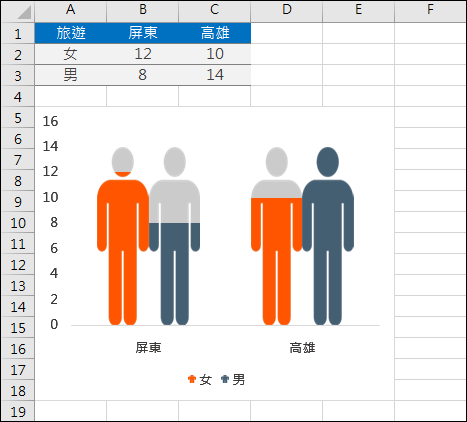

12. 將原來的統計圖和灰色圖像的統計圖設定為重疊。

(可以選取兩個統計圖後,設定平平置中和垂直置中。)

Excel-以視覺化圖像顯示統計圖
