在 Excel 裡建立統計圖表是件容易的事,如果能再把圖表以人們熟悉的圖形或符號來加以視覺化,效果想必更佳。

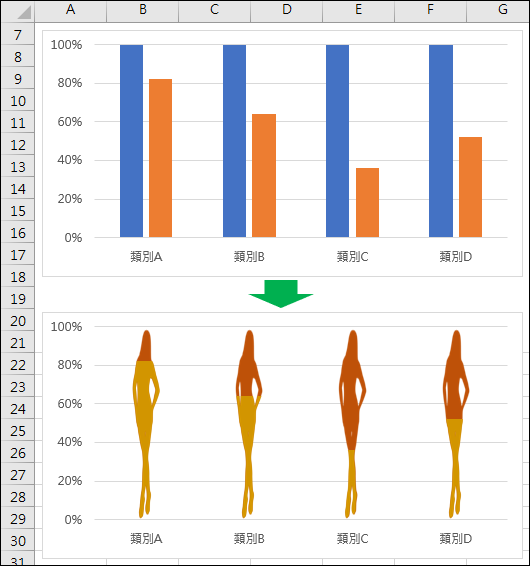

例如:下圖中將長條圖以人形符號搭配色彩來表示占比,看起來視覺化效果更好。

Excel-利用人形符號建立視覺化圖表

如果要建立這樣的視覺化圖表,參考以下的作法:

1. 首先,利用資料表格內容建立一個長條圖。

Excel-利用人形符號建立視覺化圖表

2. 複製深色圖片,貼在藍色長條圖上(系列1)。

Excel-利用人形符號建立視覺化圖表

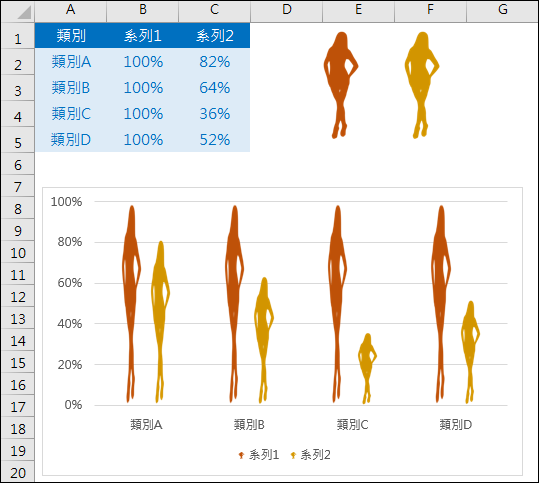

3. 複製淺色圖片,貼在褐色長條圖上。

Excel-利用人形符號建立視覺化圖表

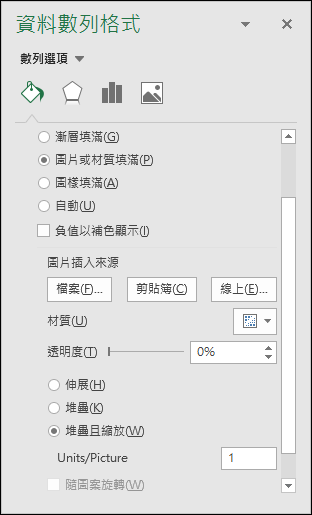

4. 選取系列2數列,設定「堆疊且縮放」。

Excel-利用人形符號建立視覺化圖表

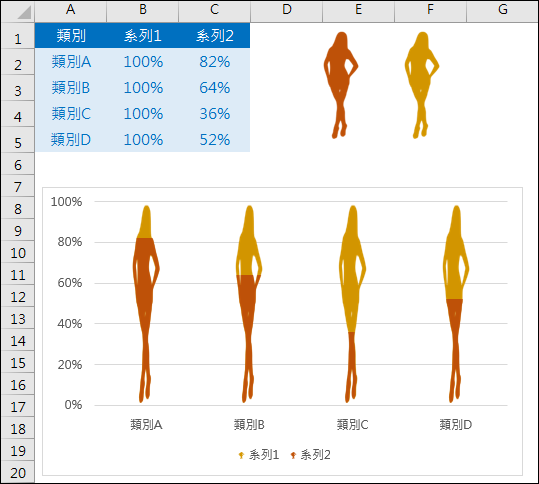

結果如下:

Excel-利用人形符號建立視覺化圖表

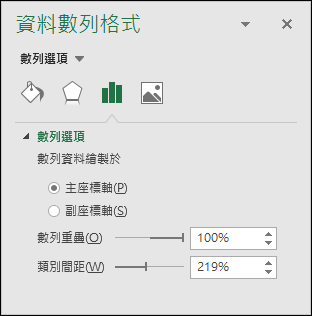

5. 設定數列格式中的數列選項:數列重疊為100%。

Excel-利用人形符號建立視覺化圖表

結果如下:

Excel-利用人形符號建立視覺化圖表

或許你可能覺得這樣的配色會更改!

Excel-利用人形符號建立視覺化圖表
