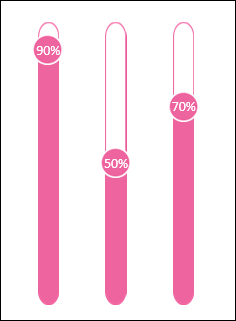

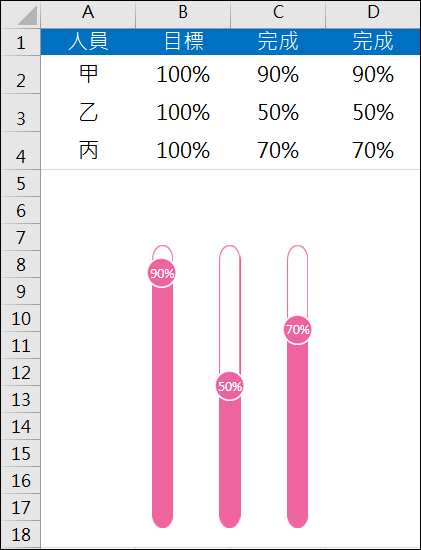

這篇來練習在 Excel 裡設計視覺化圖表，將數據以下圖中的形式呈現。

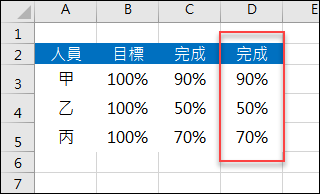

1. 在原有的資料表中複製「完成」欄位。

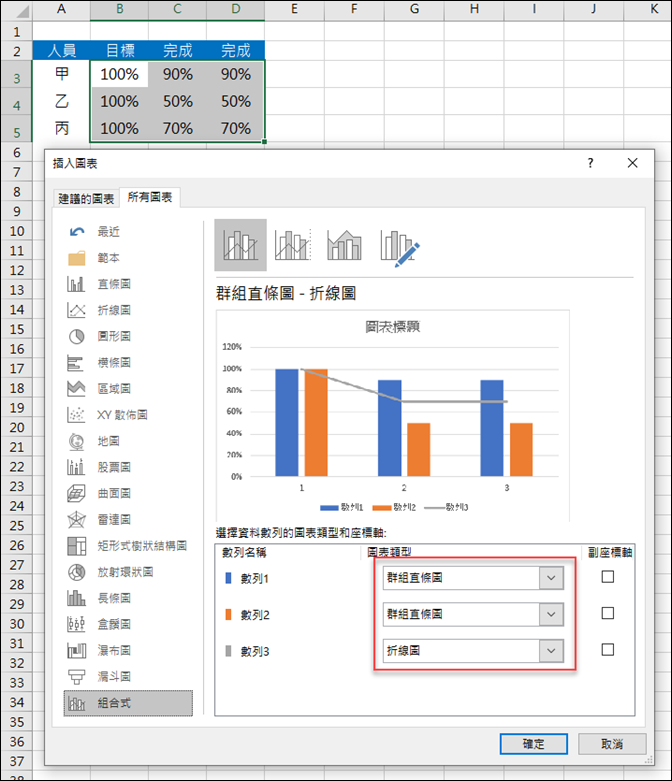

2. 新增圖表：所有圖表／組合式。
數列 1：直條圖／數列 2：直條圖／數列 3：折線圖

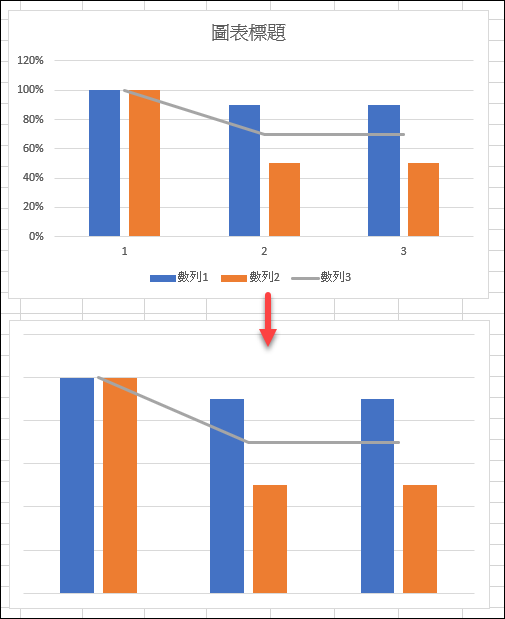

3. 接著，刪除圖表標題、垂直軸、水平軸、圖例。

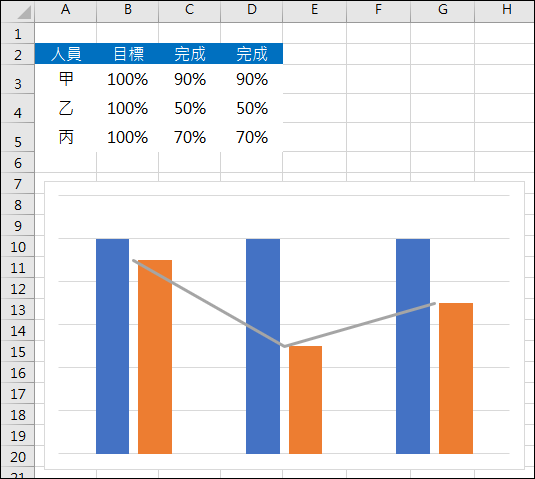

4. 選取圖表，再選取「設計／資料」裡的「切換欄/列」。結果如下：

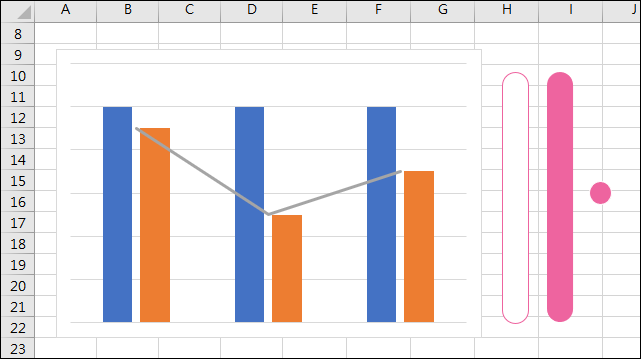

5. 利用「矩形:圓角」和「橢圓」物件，建立如下圖的三個物作。
6. 複製空心「矩形:圓角」物件，在選取藍色直條圖數列，按 Ctrl+V 以貼上。

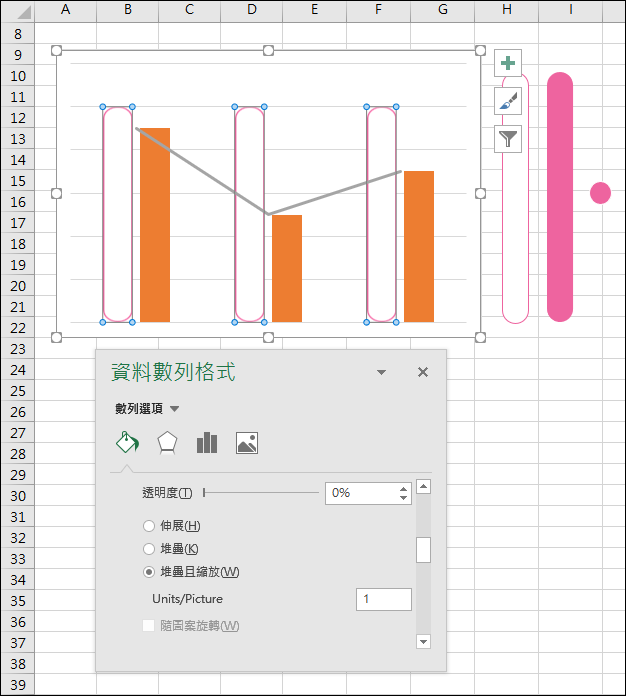

7. 在這個資料數列格式中選取：堆疊且縮放。

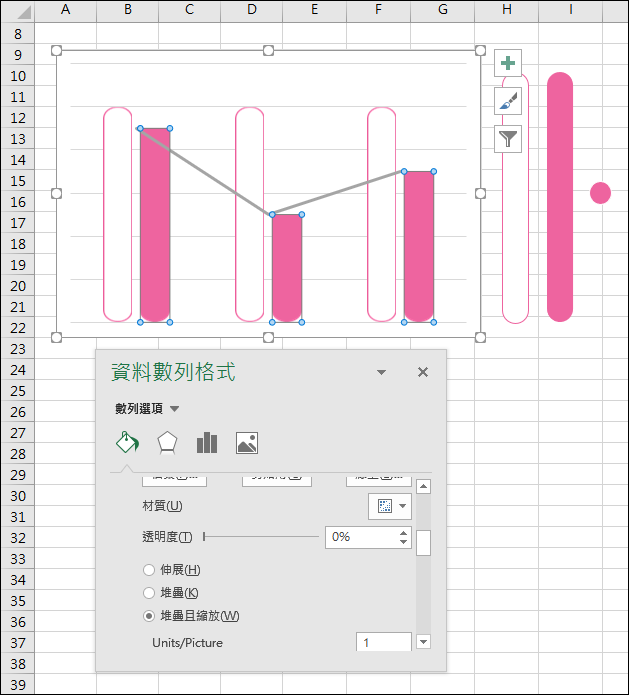

8. 複製實心「矩形:圓角」物件，在選取橙色直條圖數列，按 Ctrl+V 以貼上。
9. 在這個資料數列格式中選取：堆疊且縮放。

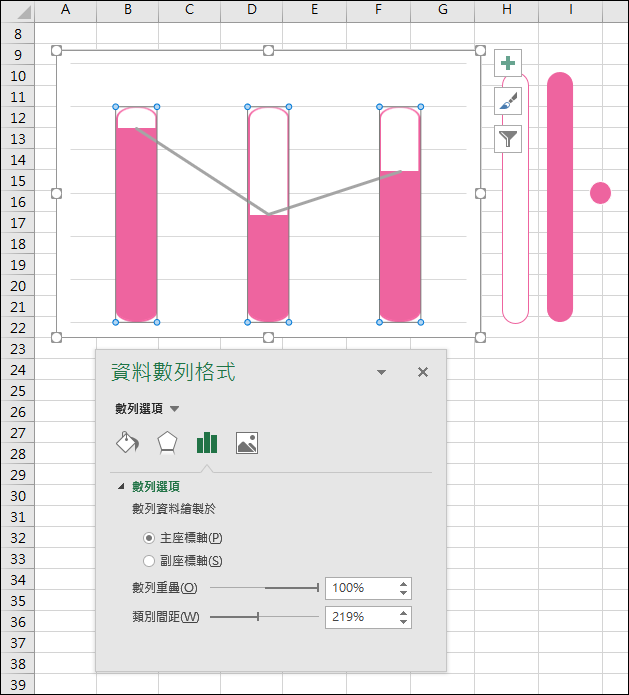

10. 在圖中選取第一個數列（空心矩形:圓角)，並在「資料數列格式」窗格中，將數列資料的「數列重疊」，設定為100%。(空心和實心的矩形:圓角物件重疊)

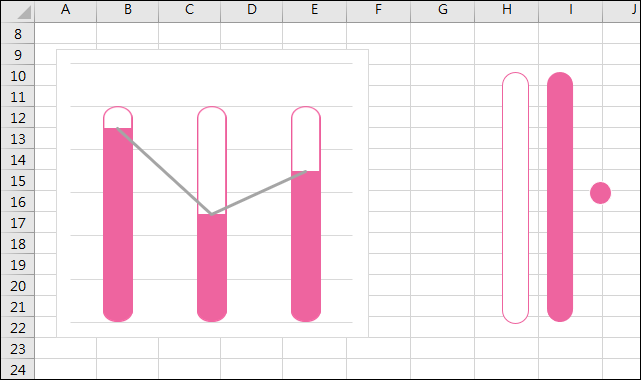

目前的進度如下：
11. 選取折線圖數列，按右鍵並選取「新增資料標籤」。
12. 複製已建立的圓形物件。

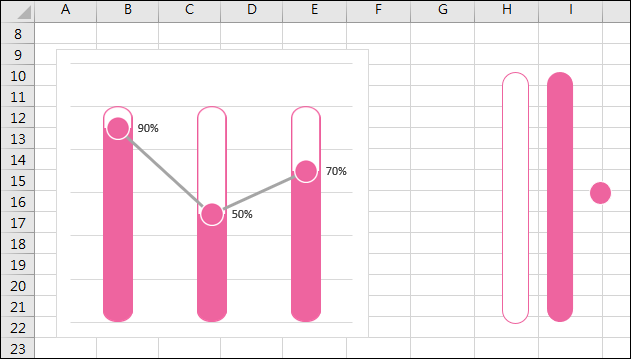

13. 選取折線圖的轉折點，按下 Ctrl+V 以貼上。結果如下：

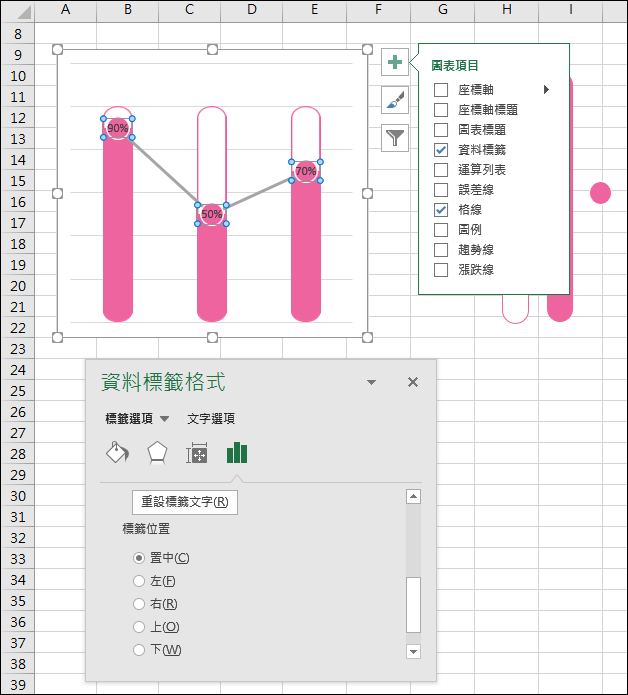

13. 選取資料標籤，按右建選取設定資料標籤格式，將標籤位置設定為：置中。
14. 選取折線圖，將線條色彩設定為：無。
稍加調整後，結果已完成。
當改變數據時，圖表也會連動改變。
