延續這一篇:Excel-設計半圓的環狀以顯示比例之視覺化效果

觀察下圖,如果你想要將表格中的數據以整個半圓的扇形來呈現,若是用扇形環圈圖是做不到扇形的,但是以平面圓形圖可以做的到扇形。

Excel-數列以環圈圖及平面圓形建立半圓扇形

當你做扇形環圈圖時,對數列要設定,但是沒有提供設定的選項。

Excel-數列以環圈圖及平面圓形建立半圓扇形

下面將數列以環圈圖及平面圓形建立半圓扇形來練習。

其實以平面圓形圖來做比較簡單,基於練習,所以使用環圈圖來示範。

Excel-數列以環圈圖及平面圓形建立半圓扇形

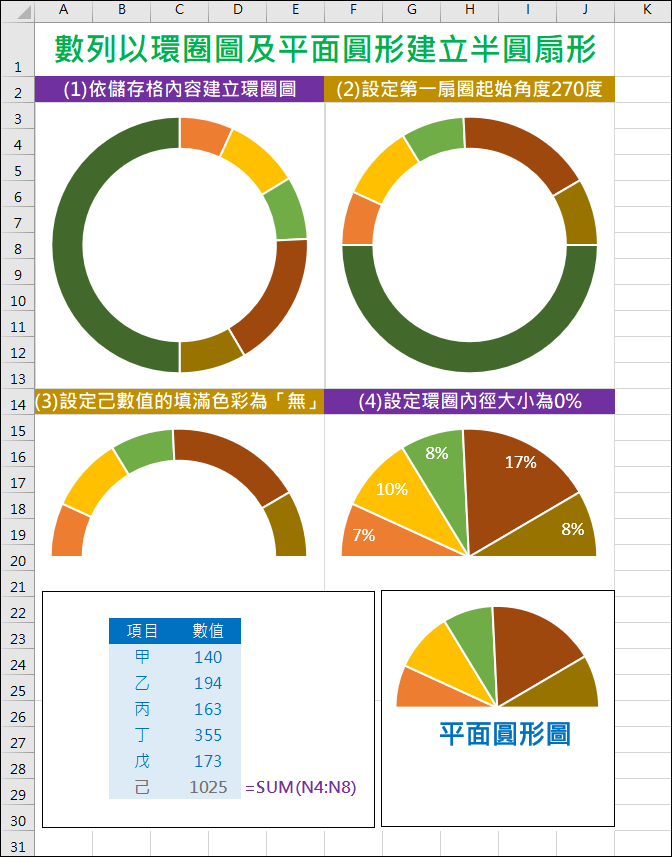

【參考做法】

(1)依儲存格內容建立環圈圖

Excel-數列以環圈圖及平面圓形建立半圓扇形

(2)設定第一扇圈起始角度270度

在數列圖形上按右鍵,選取「數列資料格式」,再將第一扇圈起始角度270度設定為:270。

Excel-數列以環圈圖及平面圓形建立半圓扇形

(3)設定「己」數值的填滿色彩為「無」

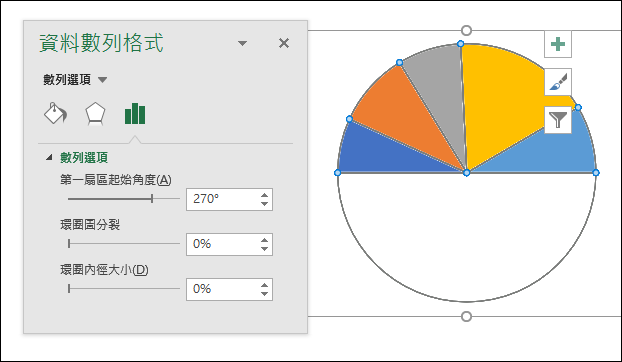

(4)設定環圈內徑大小為0%

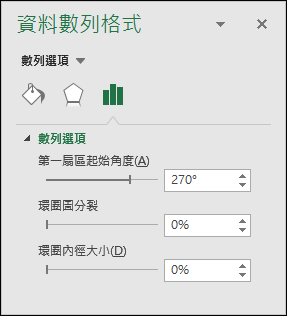

在「數列資料格式」窗格中,將環環圈內徑大小設定為:0。

Excel-數列以環圈圖及平面圓形建立半圓扇形

由此可知:只要調整環圈內徑大小,就可以切換環圈圖及平面圓形,而環環圈內徑大小設定 0,剛好可以顯示完整的扇形。

Excel-數列以環圈圖及平面圓形建立半圓扇形

Excel-數列以環圈圖及平面圓形建立半圓扇形
